1. Apa yang dimaksud dengan dioda, beserta simbol dari dioda?
Jawab: Dioda adalah komponen elektronika yang menghantarkan arus listrik hanya dalam satu arah (dari anoda ke katoda) sambil menghalangi arus dalam arah sebaliknya.
2. Jelaskan prinsip kerja dan kurva karakteristik dari
diode!
Jawab:

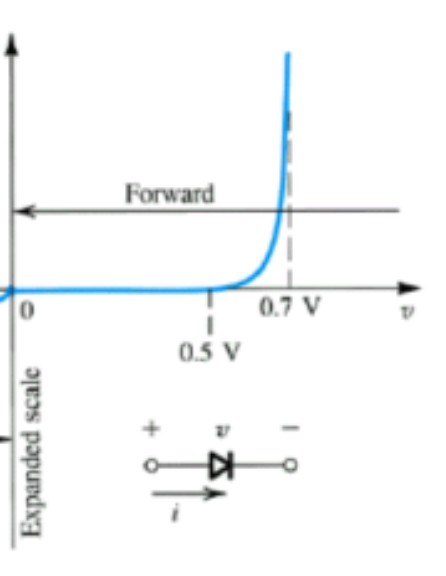

a) Bias Maju
Ketika tegangan positif diterapkan pada anoda dan tegangan negatif pada katoda dioda (ini disebut forward bias), itu mengurangi potensial penghalang dioda. Ketika potensial penghalang melewati ambang tertentu, elektron di zona N akan mendapatkan cukup energi untuk melompati zona penghalang ke zona P. Ini menciptakan aliran arus listrik melalui dioda, dari anoda ke katoda.
3. Jelaskan apa yang dimaksud dengan dioda Zener!
Jawab: Dioda Zener adalah jenis dioda yang dapat menghantarkan arus listrik dalam arah yang berlawanan (reverse bias) jika tegangan yang diberikan melewati batas tegangan zener.
4. Jelaskan apa yang dimaksud dengan Clipper!
Jawab: Rangkaian clipper adalah rangkaian yang digunakan untuk membatasi tegangan sinyal masukan ke tingkat tertentu. Dalam rangkaian clipper sinyal input akan dipotong ketika melebihi ambang batas yang telah ditetapkan, sehingga menghasilkan sinyal output yang dibatasi atau dimodifikasi.
5. Jelaskan prinsip kerja clipper!
Jawab: Rangkaian clipper adalah rangkaian elektronik yang digunakan untuk memotong atau membatasi tegangan sinyal input ke tingkat tertentu. Prinsip kerja rangkaian clipper didasarkan pada sifat dioda atau komponen semikonduktor lainnya yang digunakan dalam rangkaian. Prinsip kerja dasar rangkaian clipper adalah sebagai berikut:
1.
Ketika Dalam Bias Maju (Forward Bias): Rangkaian clipper biasanya menggunakan
dioda atau transistor dalam kondisi bias maju. Dalam kondisi ini, tegangan
positif diberikan pada anoda (terminal positif) dan tegangan negatif pada
katoda (terminal negatif) dioda atau transistor. Ini mengakibatkan aliran arus
melalui dioda atau transistor.
2. Memotong Bagian Tertentu dari Sinyal: Rangkaian clipper dirancang sedemikian
rupa sehingga ketika tegangan sinyal input melebihi ambang tertentu yang telah
ditentukan, dioda atau transistor akan menghantarkan arus dengan hambatan yang
sangat rendah. Hal ini akan menyebabkan "potongan" atau
"pemotongan" pada bagian sinyal input yang melebihi ambang tersebut.
Rangkaian: • Buatlah rangkaian forward bias dan reverse
bias (Gambar 1.6 pada modul)
• Buatlah rangkaian forward bias dan reverse bias diode Zener
• Buatlah rangkaian clipper (Gambar 1.7 pada modul).
- Dioda Forward Bias
Ketika tegangan
positif diterapkan pada anoda dan tegangan negatif pada katoda dioda (ini
disebut forward bias), itu mengurangi potensial penghalang dioda. Ketika
potensial penghalang melewati ambang tertentu, elektron di zona N akan
mendapatkan cukup energi untuk melompati zona penghalang ke zona P. Ini
menciptakan aliran arus listrik melalui dioda, dari anoda ke katoda.
- Dioda Reverse Bias
Ketika tegangan
positif diterapkan pada katoda dan tegangan negatif pada anoda dioda (ini
disebut reverse bias), potensial penghalang dioda meningkat. Ini mencegah
aliran arus listrik melalui dioda hampir sepenuhnya. Dalam mode ini, dioda
bertindak sebagai isolator.
- Dioda Zener Forward Bias
Ketika dioda zener dalam kondisi bias maju, maka dioda zener akan berperilaku seperti dioda bias maju biasa.
- Dioda Zener Reverse Bias
Reverse Bias adalah kondisi di mana tegangan positif diberikan ke
katoda dan tegangan negatif diberikan ke anoda dioda Zener. Ini membuat lapisan
p-n di dalam dioda menjadi lebih lebar. Dalam kondisi bias terbalik, dioda
Zener akan mulai menghantarkan arus jika tegangan terbalik mencapai atau
melebihi tegangan Zener yang ditentukan untuk dioda tersebut. Dalam kondisi
ini, dioda Zener bekerja sebagai referensi tegangan yang stabil, mempertahankan
tegangan keluaran pada tingkat tegangan Zener bahkan jika tegangan inputnya
berubah.
- CLIPPER
Rangkaian clipper
adalah jenis rangkaian elektronik yang digunakan untuk memotong (mengubah)
sinyal input dengan cara tertentu. Prinsip kerja rangkaian clipper adalah
memodifikasi bentuk sinyal input dengan cara memotong atau membatasi bagian
dari sinyal tersebut. Dalam konteks prinsip kerja rangkaian clipper, ada dua
jenis utama: clipper positif dan clipper negatif.
1. Clipper
Positif
Clipper positif memotong bagian atas sinyal input di atas tingkat tegangan tertentu yang telah ditetapkan sebelumnya. Ini dilakukan dengan menggunakan dioda atau komponen semikonduktor lainnya dalam rangkaian. Ketika tegangan input melebihi tingkat ambang yang ditentukan, dioda menjadi konduktif dan memotong bagian atas sinyal.
Sinyal output dari clipper positif akan memiliki bentuk gelombang yang dipotong pada tingkat tegangan tertentu. Bagian atas sinyal yang melebihi tingkat ambang akan dihilangkan, sementara bagian bawahnya tetap tidak terpengaruh.
