2. Alat dan bahan[Kembali]
A. Alat dan Bahan (Modul De Lorenzo)
1. Jumper
Gambar 1. Jumper
2. Panel DL 2203D
3. Panel DL 2203C
4. Panel DL 2203S
Gambar 2. Modul De Lorenzo
B. Alat dan Bahan (Proteus)

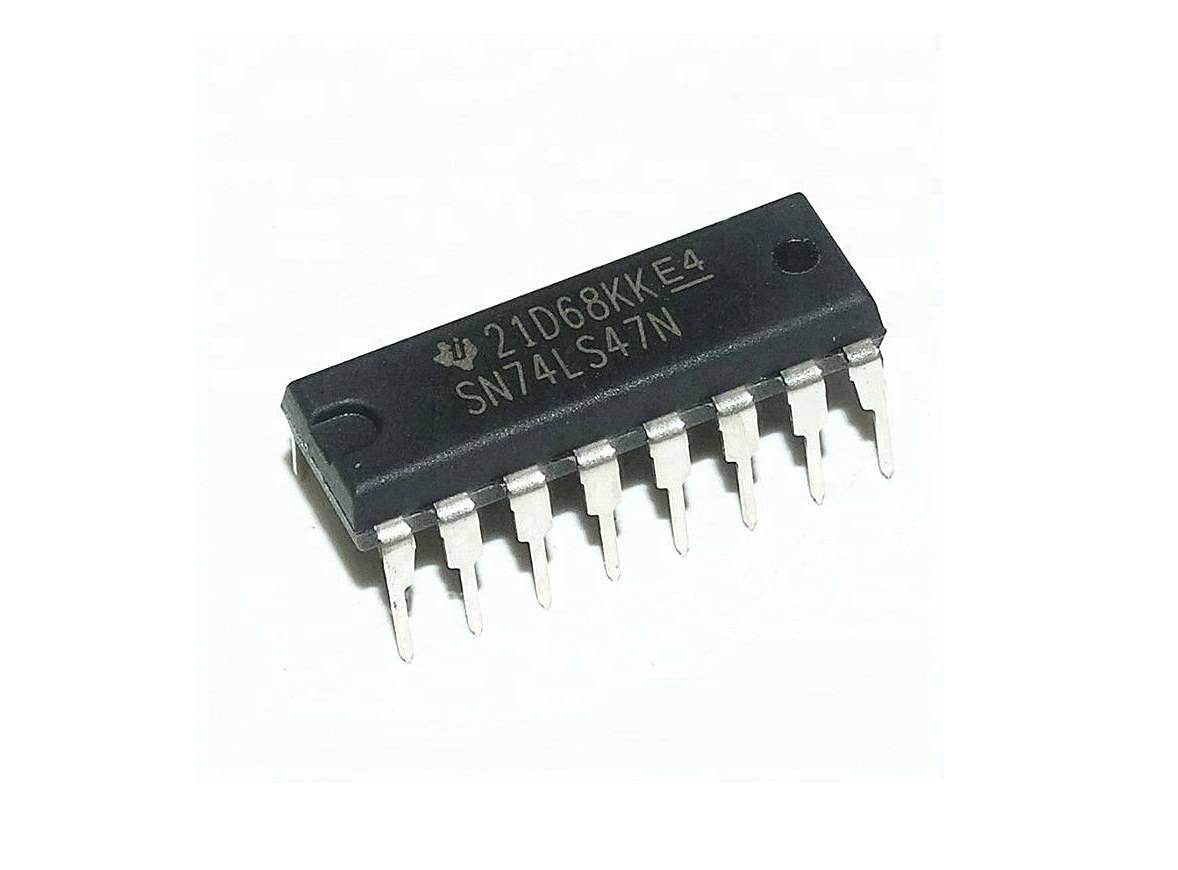

1. IC 74474
Gambar 3. IC 7447
4. Power DC
Gambar 4. Power DC
5. Switch (SW-SPDT)
Gambar 5. Switch
6. Logicprobe atau LED
Gambar 6. Logic Probe
3. Rangkaian Simulasi[Kembali]
4. Prinsip Kerja[Kembali]
Rangkaian ini merupakan rangkaian yang mengubah bilangan biner ke bilangan desimal (BCD) yang menggunakan IC decoder 7447, dan 7-segment anoda untuk menampilkan bilangan desimal hasil konversi dari bilangan biner yang diinputkan. Rangkaian ini mengubah bilangan biner 4 bit ke bilangan desimal 0-9, yang apabila hasil desimal nya lebih dari 9 maka output pada 7-segment tidak valid, karena rangkaian ini hanya mengubah bit ke bilangan desimal. Input bit diberikan melalui switch 1 sampai switch 4 yang terhubung ke pin A-D pada IC 7447. Pada IC 7447 juga terdapat pin BI/RBO yang berfungsi untuk mengaktifkan 7-segment, pin RBI yang berfungsi untuk nol dan menampilkan bilangan asli, dan pin LT untuk mengaktifkan seluruh batang pada 7-segment. Pada rangkaian ini menggunakan common anoda yang mana semua kakinya (anoda) terhubung ke sumber tegangan, sehingga untuk mengaktifkannya,kaki katoda diberikan logika low atau terhubung ke ground.
.jpeg)
